Принципиальная схема CAT интерфейса

Схема выполнена на чипе CH340G, 4-х опто-парах PC-817, и является полностью гальванически развязана от трансивера и компьютера.
Данная конструкция была неоднократно собрана и апробирована мною, успешно проведены более 1 000 связей в модах FT8 и несколько сотен в режиме FT4

Изначально схема была разработана автором и радиолюбителем Александром Иванцом, ссылка на исходник

Я ее немного модифицировал под свои хотелки :), но в целом авторский замысел сохранен.

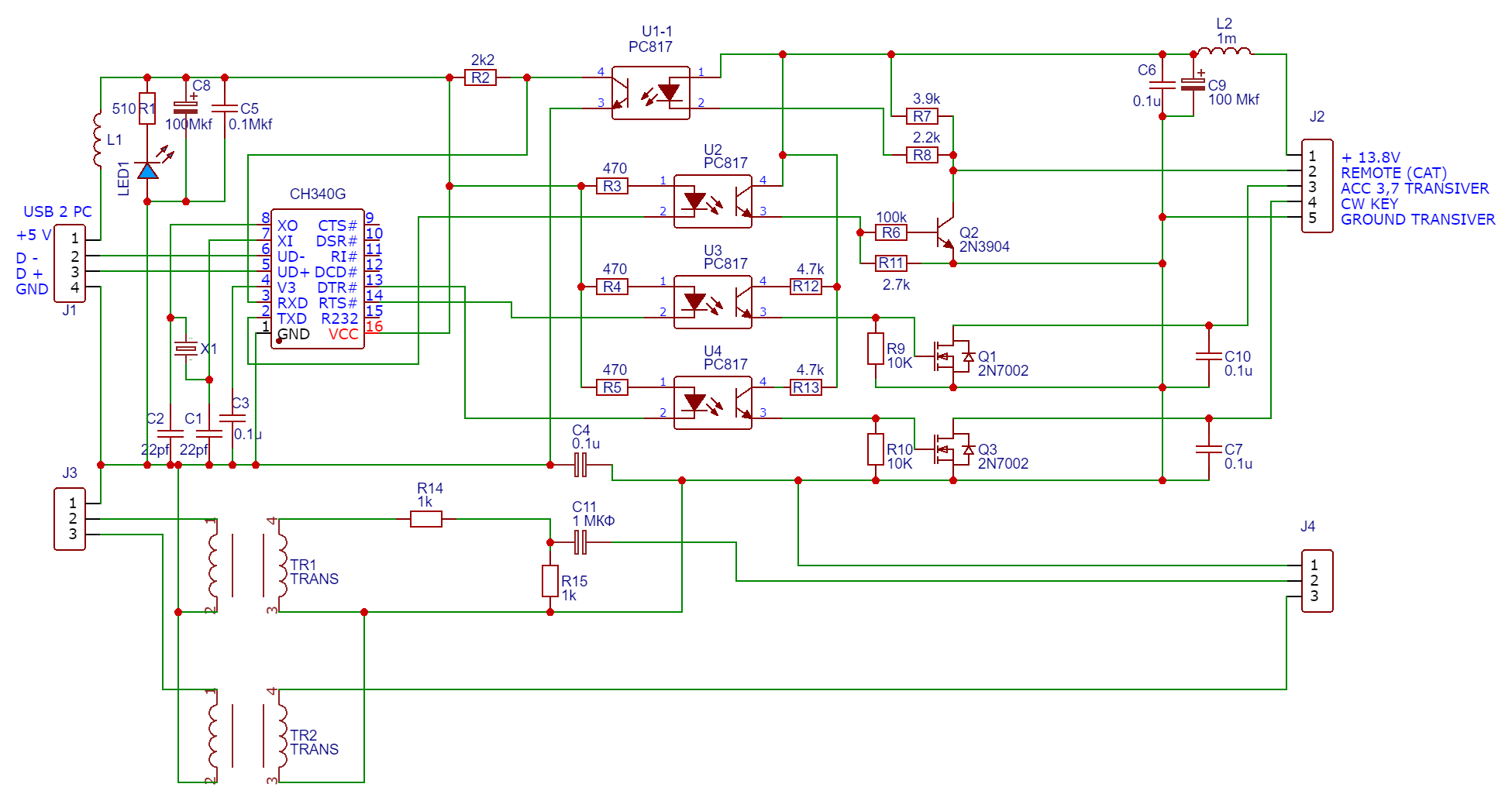

Принципиальная схема, нажми что бы посмотреть в большом разрешении

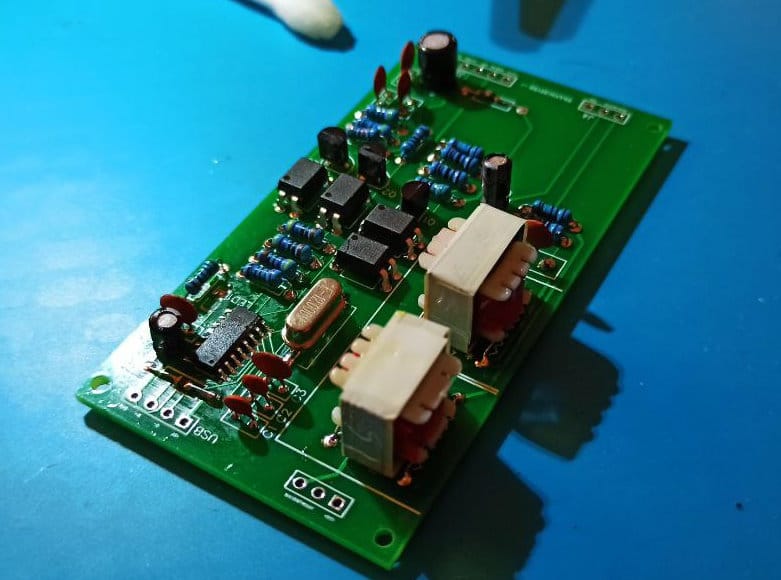

Внешний вид собранной платы

Размеры платы 45*85 мм

Элементы крупные, надежные, в случае необходимости можно легко починить практически в любой домашней радио мастерской.
Мною были принципиально не использованы современные SMD компоненты, зрение уже не то что в молодости :)
Думаю и потенциальные пользователи этой конструкции тоже уже не могут похвастать орлиным зрением 😄

Монтажные схемы подключения
